Tracé des tuyauteries

Tracé des tuyauteries et comportement du circuit hydraulique dessiné



Après avoir déposé des éléments hydrauliques tels que des cuves ou des vannes, il est possible de les lier en passant en mode tracé des tuyauteries via la barre d'outils trace.gif



Attention, il est nécessaire de placer une cuve sur le plan de travail sans quoi il n'est pas possible de passer en mode tracé des liaisons.



Le tracé d'une tuyauterie se fait simplement en désignant l'origine avec la souris et ensuite la destination .

Il est possible de lier des vannes entre-elles, une cuve à une vanne et inversement.



L'effacement est accessible en mode Tracé via la menu contextuel (Clic droit sur la tuyauterie)



Quelques circuits

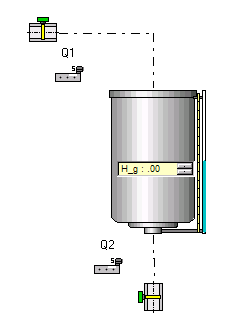

ExempleT0.gif 1












La vanne amont est alors soumise à une pression d'entrée fixe et débite selon le circuit aval et le degré d'ouverture.



Lorsqu'une vanne remplit une cuve, l'extrémité de la tuyauterie de remplissage est considérée à pression atmosphérique. La différence de pression dans la vanne doit être suffisante pour vaincre la hauteur de colonne d'eau.













Lorsqu'une cuve débite dans une vanne, la pression d'entrée de la vanne correspond à la différence de hauteur du niveau liquide et de la hauteur géométrique de la vanne.

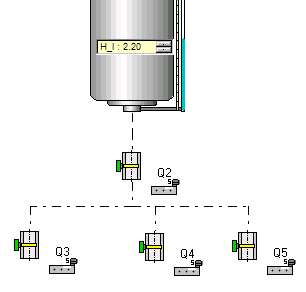

Exemple 2




Répartition du débit de sortie d'une cuve sur un circuit de vannes







En sortie d'une cuve, ProcesSim n'admet qu'une vanne !

Si on désire répartir le débit de sortie, il faut réaliser un circuit tel que celui représenté ci-contre (avec éventuellement la vanne amont normalement ouverte).



Hypothèses de calculs :



Les différents débits des vannes avals sont calculés selon leur diamètre, la perte de charge et leur degré d'ouverture, les vannes constituant le circuit étant considérées à la même hauteur géométrique et la sortie des vannes de sortie est à pression atmosphérique.



Cette hypothèse est souvent vérifiée dans la pratique au vu de l'importance de la pression d'entrée par rapport aux petites différences de niveau.

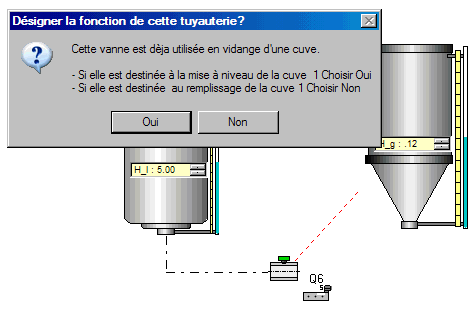

Exemple 3  liaison entre cuves




En répondant  Oui on obtient :T4.gif









En passant en mode Run ,quand la vanne de communication est ouverte, les niveaux s'équilibrent dynamiquement en répondant aux lois de la physique.



















Dans le cas ou les cuves sont situés l'une au-dessus de l'autre et en répondant Non  on a :

                                           : T5.gif



Attention ce montage interdit est de fonctionnement incorrect :

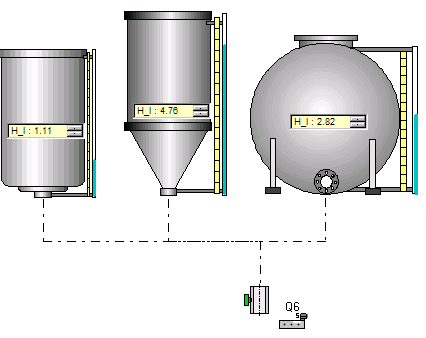

Exemple 4






Plusieurs cuves raccordées sur une vanne





En passant en mode Run  les niveaux s'équilibrent dynamiquement en répondant aux lois de la physique.



























Attention :

Comme les différents débits des vannes avals sont calculés selon leur diamètre et leur degré d'ouverture, les vannes constituant le circuit d'arrivée étant considérées à la même hauteur géométrique et les vannes de sortie à pression atmosphérique, certains montages sont erronés.



Correct                                                                       Incorrect !



T8.gif                                                          T9.gif
