Les vannes















Accessibles depuis "Mécano virtuel" - "Fluides - Vannes" ou depuis la barre d'outils vanne_Ico.jpg.








La modélisation de la vanne est conçue selon trois critères :

  1. comportement mécanique (vitesse d'ouverture),

  2. type d'entraînement,

  3. et hydraulique.

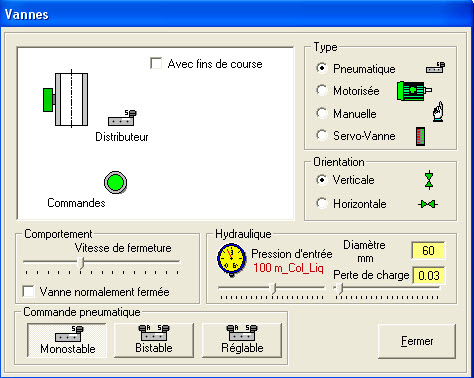

Paramètrer :



  1. Déterminer le pilotage (Type), les fins de courses utilisées, l'orientation.

  2. Choisir la vitesse d'ouverture et de fermeture.

  3. Le comportement hydraulique pression d'entrée, perte de charge et diamètre.



Hypothèses :

Pour la première vanne d'alimentation, fixer la pression d'entrée qui sera toujours exprimée en mètres de colonne de liquide (m cl).

Ce type d'unité et la perte de charge singulière permettent l'adaptation à tous les fluides rencontrés, les calculs étant effectués en régime turbulent.



Comportement interne des vannes :

Le débit d'une vanne est calculé par la formule suivante


Avec :

Q le débit ;

S la section de passage ;

Delta P la différence de pression, perte de charge comprise.

Le Delta P dépend de la pression d'entrée déterminée soit par le paramétrage soit par le tracé et la cuve située en amont.



Comportement non linéaire :






Pour les servo-vannes, il est possible de définir un comportement non linéaire du débit en fonction du pourcentage d'ouverture.



Voir paramètrage d'un mot de sortie analogique.









Info-bulle :

Après dépôt, en mode Run, sur la vanne une info-bulle vous donne en temps réel :




Depuis la boîte à outils, on peut déposer sur la vanne différents capteurs informant :















Les sondes de pression et de débit sont à paramétrer selon votre installation

Voir paramètrage d'un mot d'entrée analogique.
