Les cuves

Accessibles depuis "Mécano virtuel" - "Fluides- Cuves" ou

depuis la barre d'outil cuve_ico.jpg, il est possible de charger plusieurs cuves.
















Un premier choix peut être fait concernant la géométrie de la cuve:

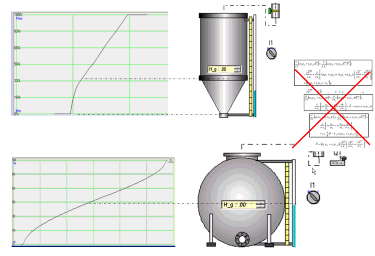

La forme géométrique détermine le comportement de la vidange ou du remplissage de la cuve.( équation mathématique intégrée au modèle).

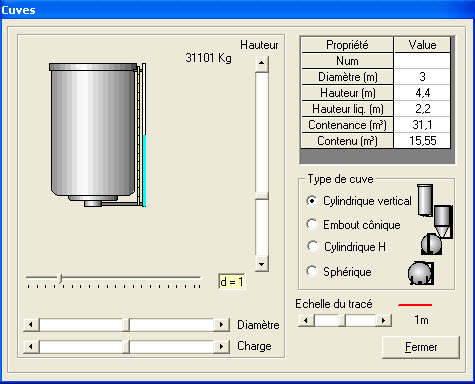

Avant le dépôt, qui est réalisé par "Drag & Drop" + Shift, il est également possible de fixer :



Il est toujours possible par la suite de revenir à cette fenêtre d'édition. Ceci est possible uniquement en mode arrêt  via le menu contextuel.



Attention,

Lors du dépôt de la première cuve, vous pouvez fixer l'échelle du tracé.

Par la suite, l'échelle ne sera plus accessible.

Toutes les cuves déposées par la suite seront adaptées à cette échelle.



Le bas de la première cuve est considéré comme valeur de référence pour la hauteur géométrique de toutes les autres cuves et vannes déposées.



Après dépôt, la cuve est équipée d'une liste déroulante dynamique informant en temps réel :






      •  De la hauteur géométrique relative à la première cuve déposée

      •  De la contenance maximale

      •  De la hauteur de liquide contenu

      •  Du volume contenu








Une cuve peut être remplie et vidée par plusieurs circuits.

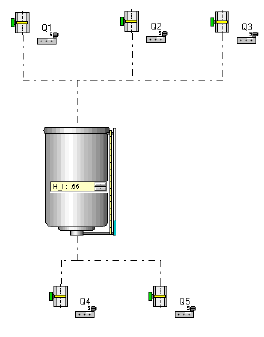

Dans cet exemple, les vannes Q1, Q2 et Q3 servent au remplissage de la cuve.

Les vannes Q4 et Q5 servent à la vidange de la cuve.



Pour la visualisation de l'évolution des niveaux et des volumes,  voir Outils d'analyse des signaux.



Notes :



Le volume du fluide introduit par une vanne correspond au produit du débit de la vanne par le temps.

Ce temps correspond à la fréquence d'acquisition des données de ProcesSim.

Il n'est pas rare de devoir attendre quelques heures pour assurer le remplissage d'un réservoir !

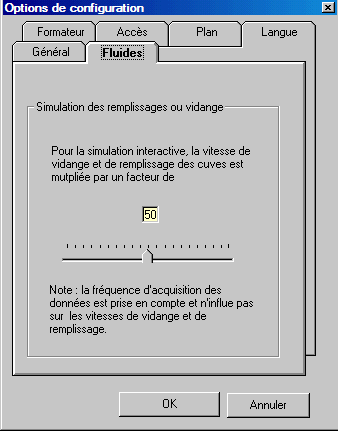

Pour accélérer le processus de remplissage, ce temps peut être multiplié par un facteur accessible depuis les options de configuration. (cf. Général et Fluides)
