Comme pour les signaux tout ou rien, on peut distinguer :
les objets actionnés par l'utilisateur ;
les détecteurs.
Comme le montre la page de configuration, ces objets d'entrées se comportent toujours comme suit :
De la mesure vers la grandeur électrique puis acquisition de l'automate
Il appartient à l'utilisateur de fixer :
les limites physiques de la mesure ou de la consigne (exemple de 5 cm à 300 cm pour une sonde de niveau, de 0 % à 100 % pour une consigne) ;
le type de carte d'acquisition (0 à 10 V, -10 à +10 V, de 4 à 20 mA) ;
les limites de la carte d'acquisition de l'automate (limites du mot traité par l'automate ) ;
la définition du mnémonique est indispensable contrairement à la description.
Valeur de consigne
La valeur indiquée dans le cadre
noir correspond toujours à la grandeur physique.
Attention ,la valeur utilisable en programmation correspond toujours à la grandeur automate.
Une info-bulle visible en mode RUN vous donne les informations suivantes séparées par un point-virgule :
grandeur physique ;
grandeur électrique ;
grandeur automate.
En mode RUN,

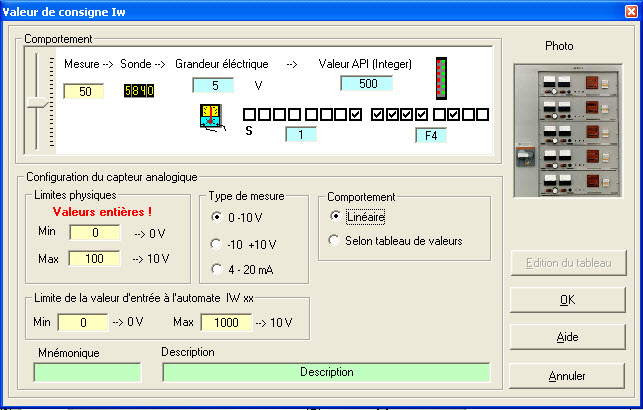

Un clic sur la valeur physique fait apparaître un potentiomètre vous permettant d'introduire votre consigne, dans les limites physiques définies (cf. image 1) ;

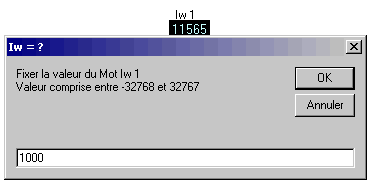

Un clic avec la touche CTRL du clavier enfoncée, fait apparaître une boîte de dialogue vous permettant d'introduire directement votre consigne (cf. image 2) .
Selon
le type de détecteur déposé et son objet source, (débitmètre
vanne,
sonde de niveau cuve, ...)
la page de configuration s'adapte aux spécificités du détecteur
mais le principe comportemental reste identique.
Le dépôt d'un détecteur génère une image
et une étiquette représentant l'objet et son adressage à l'écran, par
exemple
La valeur utilisable en programmation correspond toujours à la grandeur automate.
Une info-bulle visible en mode RUN vous donne les informations suivantes séparées par une virgule :
grandeur physique
grandeur électrique
grandeur automate
Selon le type de détecteur, le comportement de l'acquisition n'est pas toujours linéaire (thermocouples..), il convient selon le type de capteur de réaliser des tableaux comportementaux de la grandeur physique vers la grandeur électrique.
Le comportement de la carte d'acquisition
est linéaire par défaut. La sélection "Selon tableau de valeurs",
vous donne accès à l édition de la fonction de transfert via le bouton
Après édition on vous demande une confirmation
Voir comportement non-linéaire
Voir également la visualisation dynamique des grandeurs analogiques
Attention le champ Mnémonique est toujours requis!
