Comme le montre la page de configuration ou fenêtre d'édition, ces objets de sortie se comportent toujours comme suit :
De la grandeur Automate vers la grandeur électrique puis la grandeur physique
Il appartient à l'utilisateur de fixer :
Les limites physique de la mesure ou de la consigne (exemple de 0% à 100% pour une consigne d'ouverture de vanne) ;
Le type de carte d'acquisition (0 à 10 V, -10 à +10 V, de 4 à 20 mA) ;
Les limites de la carte d'acquisition de l'automate (limites du mot traité par l'automate ) ;
La définition du mnémonique est indispensable contrairement à la description.

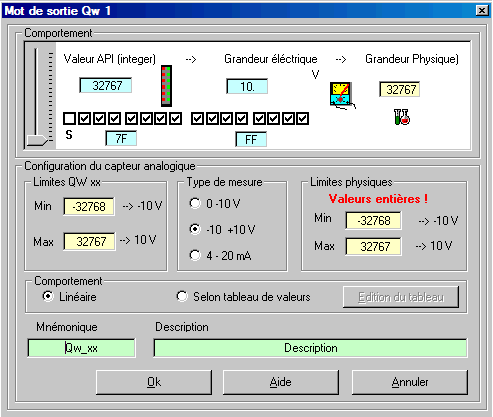

Mot de sortie Qw x
La valeur indiquée dans le cadre noir correspond toujours à la grandeur physique.
Attention, la valeur utilisable en programmation correspond toujours à la grandeur automate !
Une info-bulle visible en mode RUN vous donne les informations suivantes séparées par point-virgule :
grandeur physique ;
grandeur électrique ;
grandeur automate.
Édition d'une valeur initiale
En mode Run, seule la programmation permet la modification de la grandeur API répercutée sur la grandeur physique .
En mode conception, un clic droit ouvre le menu contextuel permettant l'édition de cet objet . L'introduction d'une valeur initiale est possible via le potentiomètre ou via une boîte de dialogue accessible en cliquant sur l'étiquette correspondant à la valeur physique
N'oubliez pas de valider votre introduction via le bouton OK de la fenêtre d'édition.
Mot interne Mw x
Pour un mot interne (Mw) seule la grandeur API est à prendre en compte.
A paramétrer avec les même limites pour les grandeurs physiques et API et choisir un comportement linéaire !
Comportement non linéaire (QW)
Le comportement de la carte d'acquisition est linéaire par défaut.

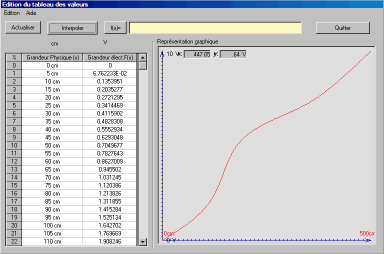

La sélection "Selon tableau de valeurs", vous donne accès à l édition via le bouton
Selon le type d'actionneur (vanne..) , le comportement de l'acquisition n'est pas toujours linéaire, il convient de réaliser des tableaux comportementaux de la grandeur physique vers la grandeur électrique.
Après édition on vous demande une confirmation
Voir comportement non-linéaire
