Pour réaliser l'arrivée automatique d'objets, des générateurs d'objets sont utilisés.

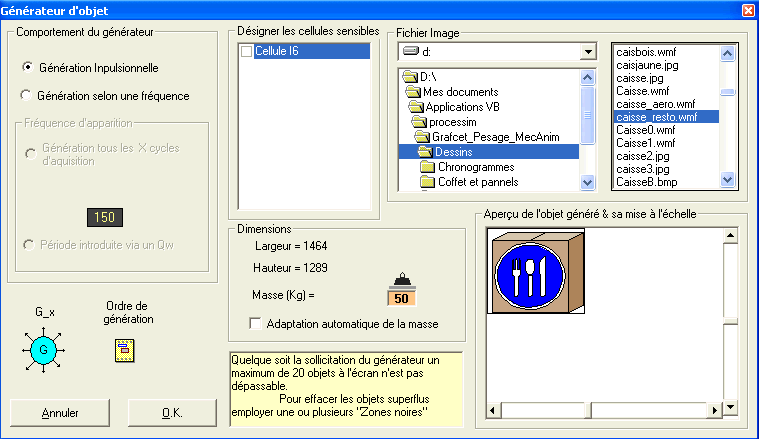

Ceux-ci sont à déposer depuis la boîte à outils faisant apparaître la fenêtre ci-dessous
Les générateurs d'objets sont disponible depuis la boite
à outils
Ceci nécessite de votre part une programmation supplémentaire pour simuler l'arrivée d'un objet. cf Programmation combinée
Choisir le fichier image, et paramétrer l'objet :
ses dimensions,
les cellules sensibles,
son nom.
Sa masse (cliquez sur la zone orange "50")
Si l'on coche "Adaptation automatique de la masse", la masse de l'image s'adapte suivant les nouvelles dimensions (substitution de l'image, dimensionnement).
La boîte de dialogue vous permet de choisir trois méthodes de génération :
impulsionnelle (Au front montant du relais de commande)
périodique à fréquence déterminée (Génération tous les x cycles acquisition, x fixé avec le potentiomètre)
périodique à fréquence variable (Génération tous les x cycles acquisition, x fixé avec un mot de commande)
voir Entrée analogique
Remarques importantes :
Une grande taille en octets pour une image objet nuit aux ressources et aux performance de votre PC.
Les fichiers vectoriels (Emf et Wmf) permettent une mise à échelle sans perte de qualité.
Le répertoire par défaut est Dessin situé dans le répertoire d'installation de ProcesSim.
N'oubliez pas de livrer ces fichiers avec votre application.
60 objets à l'écran au maximum!.
