Modéliser le fonctionnement d'un capteur
Bien que les constructeurs se forcent à concevoir des sondes et actionneurs analogiques travaillant dans une plage pouvant être considérée comme linéaire, il arrive fréquemment que le principe physique d'acquisition ou de restitution d'une grandeur réponde à des lois mathématiques non-linéaires.

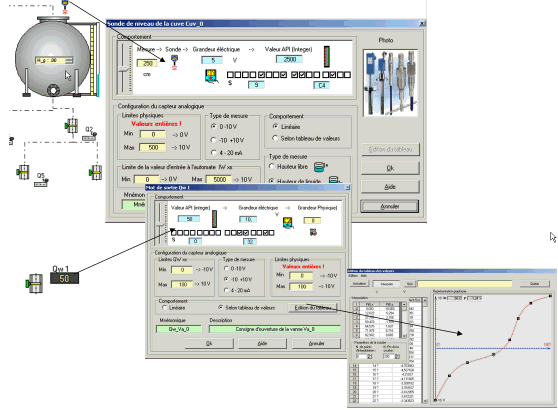

ProcesSim va utiliser un tableau de conversion à remplir, quatre méthodes sont proposées :
compléter le tableau manuellement,
introduire la relation mathématique,
dessiner la courbe de tendance,

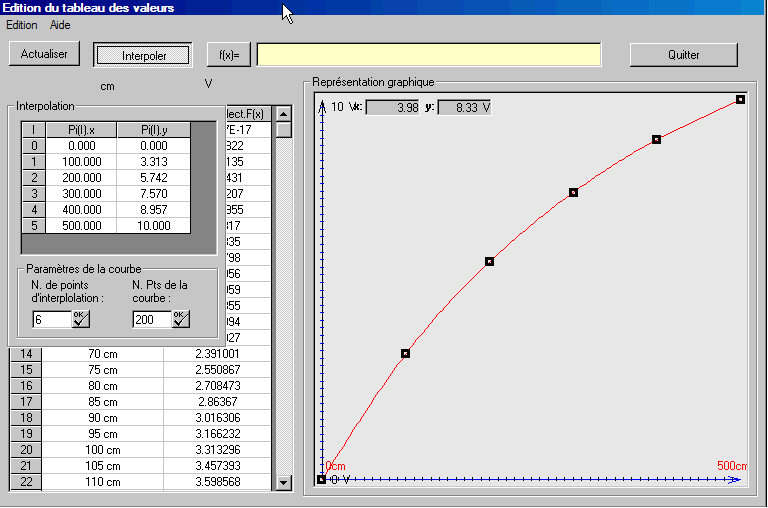

extrapoler une polynomiale de Bézier passant par différents points.
Attention :
Dans le cas d'une sonde d'entrée, le tableau travaille dans le sens grandeur physique vers la grandeur électrique.
Dans le cas d'un mot de sortie, le tableau travaille dans le sens grandeur électrique vers la grandeur physique.
