Outils d'analyse des signaux

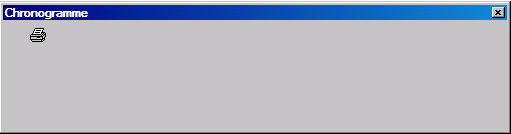

Visualisation dynamique du chronogramme :






Double Clic permet de ;

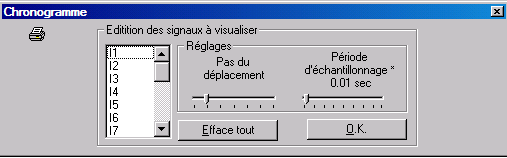

Après validation, vous visualisez l'évolution des signaux.




La visualisation des grandeurs analogiques

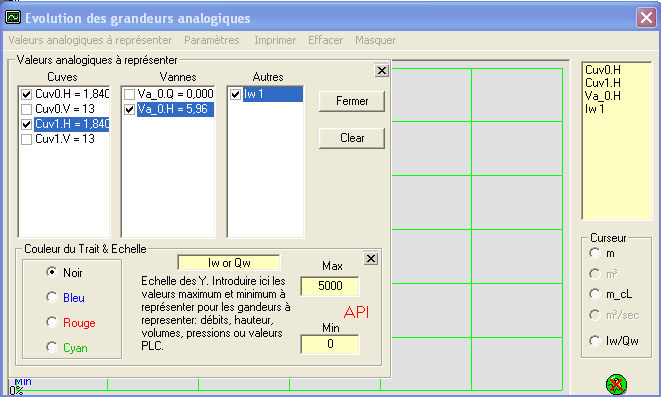

En mode Stop, choisir les signaux à représenter puis masquer la fenêtre principale.

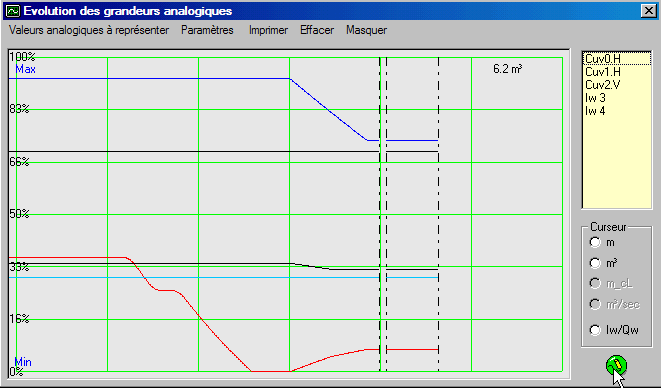

  En mode Run on obtient :






Analog3.gifCe bouton permet de faire une pause du tracé.

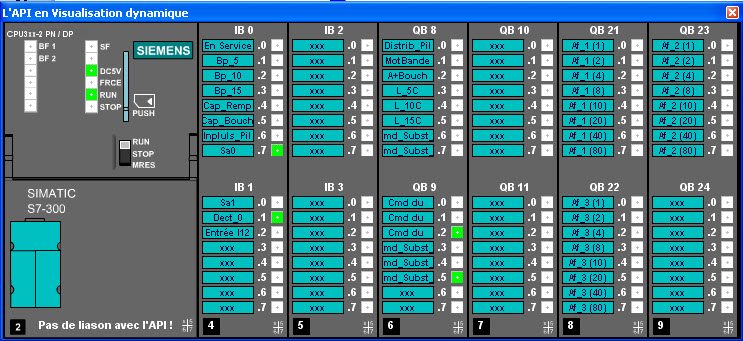

Visualisation dynamique de l’automate programmable S7 permet de contrôler le fonctionnement correct des objets d'entrées et de sorties (uniquement de type tout ou rien)




La perte de liaison avec l'automate est également signalée !
