Temporisations

Attention :

Avant de programmer une tempo, il est nécessaire de la déposer sur le plan de travail depuis la boîte à outils.



Accès :

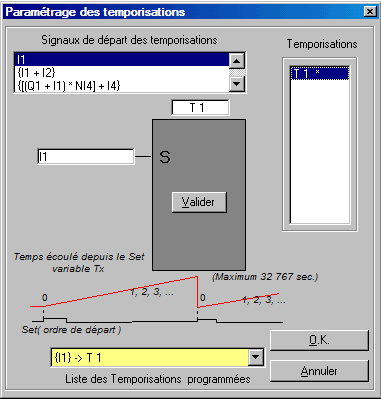

Menu "Programmation - temporisateurs..."

Fbase7.gifBarre d'outils





Que l’on soit en programmation LADDER ou en BLOC LOGIQUE, les caractéristiques d’un temporisateur sont identiques. La façon de programmer reste la même, mais les représentations et la manière de les affecter sont différentes.




  L’outil  « tempo » est en fait un chronomètre qui

  démarre au flanc montant du résultat logique de l’

  équation correspondant à l’ordre de départ.

  La valeur courante de la tempo s’incrémente de 1

  à chaque dixième de seconde.





  Pour utiliser ce type d’outil, on réalise des

  comparaisons sur le contenu de la tempo.





  Cette méthode est très élégante car la gestion

  complète d’un feu routier peut être aisément

  résolvable avec une seule temporisation.



  De plus, c’est une bonne approche pour l’

  introduction de la programmation d’une came

  électronique.



  Le bouton Valider concerne l'affectation en cours.

  Le bouton OK  confirme l'ensemble des

  introductions.















Note :

Lors de l’élaboration des conditions, le temps paramétré est en dixième de seconde.

Exemple : T1>50 correspond à : T1 plus grand que 5 secondes.
