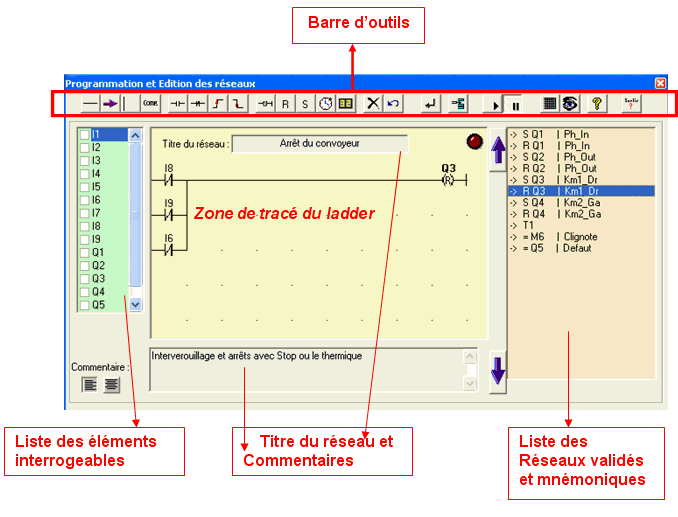

Cette fenêtre, conforme à l’environnement Windows, respecte l’ergonomie pour assurer une utilisation intuitive permettant l'édition simple du programme, conforme aux éditeurs professionnels.
Cet environnement est constitué :
D'une zone d'édition, pour le titre du réseau (max 35 caractères)
D’une barre d’outils, zone verte, reprenant la liste des éléments interrogeables, située à gauche de la zone de travail.
D’une zone de travail jaune située au centre de l’écran.
A droite, d’une liste des réseaux montrant la séquence de traitement du programme.
De boutons fléchés haut et bas permettant de modifier la séquence d’exécution des réseaux.
D’une zone d’édition de la fonctionnalité du réseau (titre, équation, commentaires …)
D'une zone d'édition, pour les commentaires du réseau.
La barre d'outils
Ces boutons ont pour fonction :
Les liaisons réalisent les connexions entre les éléments de test et/ou les actions à prendre.
Les éléments de test fournissent un résultat logique (RLg) propre à leur fonction.
Les actions déterminent le type d’action à réaliser, bobine, Reset, …etc
Les boutons d’édition permettent de :
Supprimer un réseau
Annuler la dernière action
Valider le réseau en cours d’édition
Définir le mode insertion
Le groupe Simulation permet de :
Passer en Run
Passer en Stop
Visualiser pour le réseau en cours d’édition, la table de vérité du nœud supérieur droit
Visualiser le résultat logique des nœuds constituant le réseau
Le bouton d’aide fournit une aide en ligne.
