Plateaux indexeurs






Utilisés pour réaliser la rotation des "objets"; cet outil est accessible depuis le menu "Mécano virtuel" - "Transport" - "Plateau indexeur"

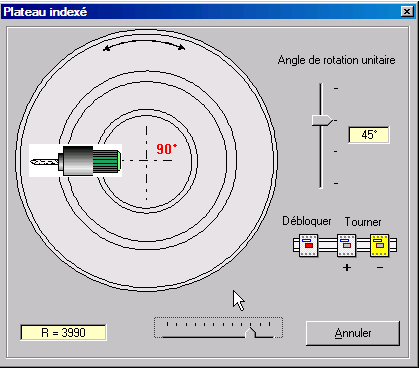

La fenêtre d'édition permet de paramétrer cet outil :



Avec une opération de "Drag and Drop" avec la touche Shift maintenue, déposer le plateau sur le plan de travail.






Trois relais de commande : un pour le déblocage , et deux autres pour la rotation soit :



Si le relais de déblocage est actionné, le front montant d'un des relais assurant la rotation, réalise une rotation de X degrés, avec X l'angle de rotation unitaire prédéfini lors du paramètrage.



Attention pour qu'un objet soit entraîné en rotation, son centre doit impérativement se situer sur le plateau indexeur.



En mode Stop, le déplacement est  réalisé en maintenant la touche Shift enfoncé.



Remarque :

La rotation d'une image nécessite beaucoup de ressources, utilisez-cet outil avec des images de petites dimensions.

En effet, au sein de ProcesSim, le format des objets ayant subi une rotation devient "Bitmap" quel que soit  le format de l'image source.






Souris_CG.gif+ Shift
