Vous pouvez utiliser une image au format "wmf", "emf", "bmp", "jpg", "gif", "ico" en tant qu'objet interactif (caisse, bouteille, pièce à usiner, ...).
Cet objet pourra être déplacé par l'utilisateur et les mécanismes de transport tels que vérins, convoyeurs, bandes transporteuses, tables de transfert, plateaux indexeurs, ... et sera détecté par les cellules désignées comme "sensibles"à cet objet.

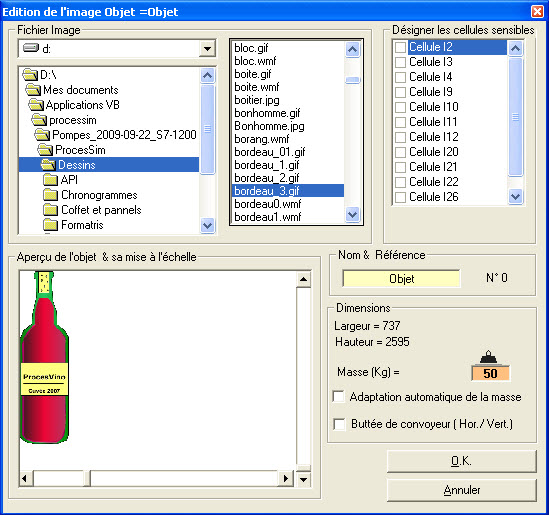

Son dépôt est assuré depuis le menu "Mécano virtuel - Image objet" qui fait apparaître la fenêtre représentée ci-dessous
1) Choisir le fichier image, et paramétrer l'objet :
ses dimensions,
les cellules sensibles (capteurs qui détecteront l'image objet),
son nom.
Sa masse, cliquez sur la zone orange (valeur par défaut : 50 Kg)
Si l'on coche "Adaptation automatique de la masse", la masse de l'image s'adapte suivant les nouvelles dimensions (substitution de l'image, dimensionnement).
"Buttée de convoyeur", l'image objet sert de buttée de blocage uniquement sur les convoyeurs (vue horizontale ou verticale)
2) Valider par Ok
Le déplacement de l'image objet sur l'espace de travail s'effectue à la souris.
En mode stop, le dimensionnement est réalisé soit :
depuis le menu contextuel "Dimensionner".
soit depuis la fenêtre d'édition (cf. ci-dessus).
Comme pour les autres objets, le menu contextuel est disponible via un clic droit sur l'objet :
l'édition de cet objet ;
le dimensionnement ;
la duplication (permet de recréer un nouvel objet avec le même comportement de détection que l'objet source) ;
la suppression.
Remarques importantes :
Une grande taille en octets d'une image objet nuit aux ressources et aux performance de votre PC.
Les fichiers vectoriels (Emf et Wmf) permettent une mise à échelle sans perte de qualité.
Le répertoire par défaut est Dessin situé dans le répertoire d'installation de ProcesSim.
N'oubliez pas de livrer ces fichiers avec votre application.
Copiez vos images dans le répertoire Dessin de ProcesSim est une pratique souhaitable.
Le déplacement manuel d'un objet (à la souris) passant dans le champ d'un détecteur l'actionne.
Dans certaines applications ce comportement peut être gênant mais le menu : "Paramètres - Désactiver la détection des objets saisis" permet de le modifier, la led verte située dans la barre d'outils indique cette activation.
