La programmation en Ladder

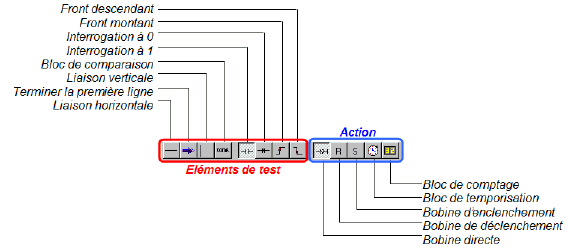

Eléments graphiques de base:

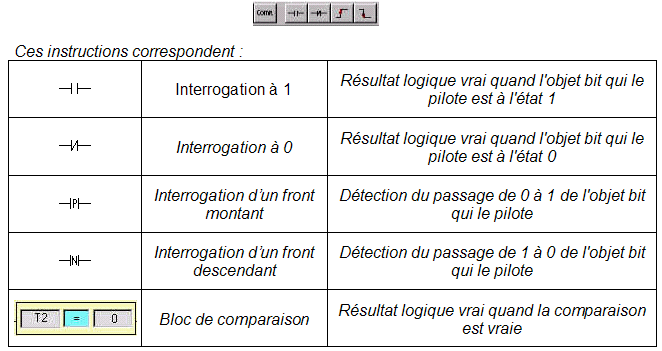

Instructions de test

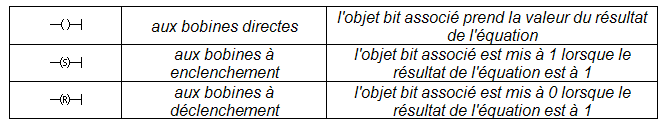

Instructions d’action




Quelques fonctions logiques



Et logique

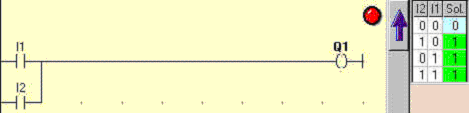

Ou logique

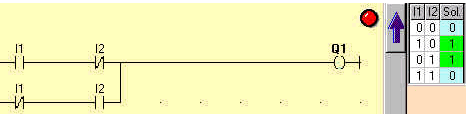

Ou exclusif
