Divergence en ET



Bouton d’option  grafe14.gif



Il est impératif que l’étape d’origine soit située au-dessus des étapes de destination de la divergence.

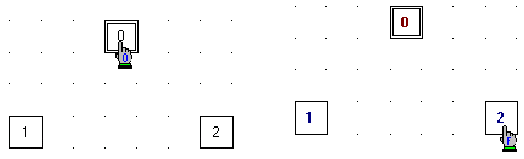

1. désigner l’étape "origine" à l’aide du pointeur représentant une main avec la lettre O pour "origine".



2. Sélectionner les étapes de destination avec le pointeur en forme de main avec la lettre F pour "Fin".

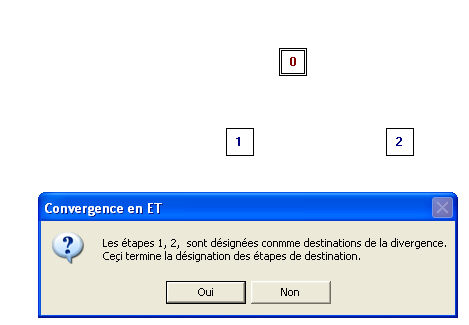

3. Une fois que les étapes sont désignées cliquer avec le bouton gauche de la souris sur l’espace de travail, ce qui va engendrer une requête de confirmation.



4. Après avoir accepté, la divergence se dessine automatiquement.






Note technique

Vous remarquerez que la réceptivité s’est correctement positionnée indiquant en surimpression R0 -1 et R0 -2 et … R0rigine-X.

Le logiciel interprète cette divergence comme une suite de liaisons utilisant la même condition aux différentes réceptivités.
