Etapes

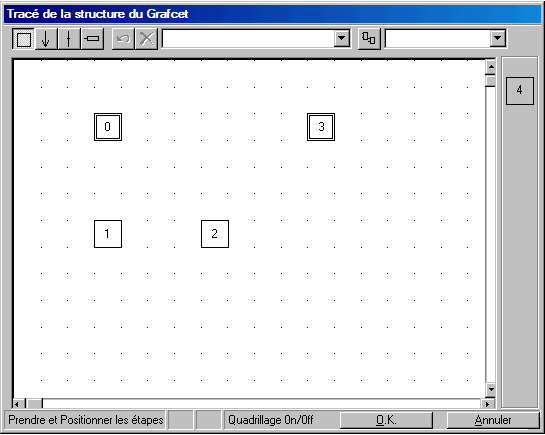

graf2.gifActiver le bouton Pose des étapes, une étape numérotée apparaît.






Dépôt : saisir l'étape (situées à droite de l'écran) avec la souris en appuyant sur le bouton gauche, ensuite glissez-la.



Déplacement de l'étape avec la souris



Par défaut l'étape 0 est un étape initiale.



Plusieurs étapes initiales



Si vous souhaitez dessiner plusieurs Grafcet , plusieurs étapes initiales sont requises.

Pour désigner une étape comme initiale, un clic gauche et Ctrl +Shift bascule en étape "initiale" ou "ordinaire".



Important : laisser suffisamment d'espace entre les étapes pour permettre le tracé de vos liaisons orientées.
