Convergence en ET

Bouton d’option

Remarque fonctionnelle

Pour réaliser une convergence en ET, il est impératif d’insérer des étapes de synchronisation dans la structure du Grafcet et de leur associer un bit interne.

La réceptivité associée à cette convergence doit obligatoirement avoir comme condition, le produit des bits internes associés aux étapes.

Cette façon de procéder, non conforme à la normalisation du Grafcet, permet de mettre en évidence la programmation interne d’une convergence en ET.

6,7, 8 = étapes de synchronisation

M1+M2+M3 = synchronisation

Le tracé

Attention, l’étape destination doit se trouver en-dessous des étapes de synchronisation.

1. Désigner les étapes "origines" qui sont les étapes synchronisation.

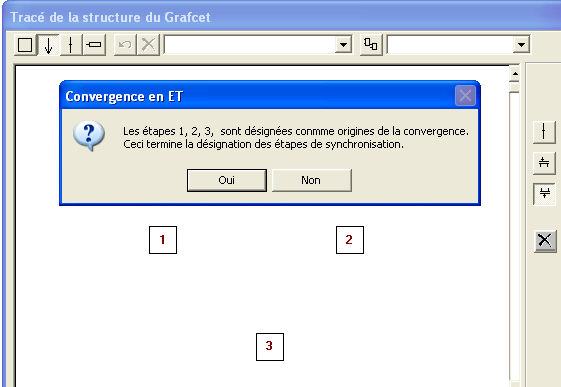

2. Une fois que toutes les étapes sont désignées, cliquer sur le plan de travail, la requête de confirmation ci-dessous apparaît.

3. Sélectionner l’étape de destination.

4. Automatiquement, la convergence en ET se dessine.

Note technique

Vous remarquerez que la réceptivité s’est correctement positionnée indiquant en surimpression  R1-3 et R2-3 et … RX-3.

Le logiciel interprète cette convergence comme une suite de liaisons utilisant la même condition aux différentes réceptivités.
