Bits de conduite des grafcets

Par grafcet, deux bits de conduite peuvent être associé  :

Le bit de réinitialisation "RAZ-Init" effectue ces deux opérations :

L'activation du bit de non évolution permet de figer le grafcet à l'étape à laquelle il se trouve.

Ceci vous permet, de redémarer l'installation là ou elle s'était arrêtée (en désactivant le bit de figeage "No Evolution")

Procédure à suivre

  1. Vous devez au préalable déposer des bits mémoires memento.jpg (disponibles depuis la boite à outils)

  2. Ensuite vous devez affecter ces bits  soit comme bit de réinitialisation ou de d'évolution de vos grafcet via l'éditeur disponible depuis la Barre des menus : Programmation - Bit d'initialisation des grafcets.

  3. Et les programmer (cf. éditeur de Ladder)



Affectation des bits de réinitialisation ou de non évolution

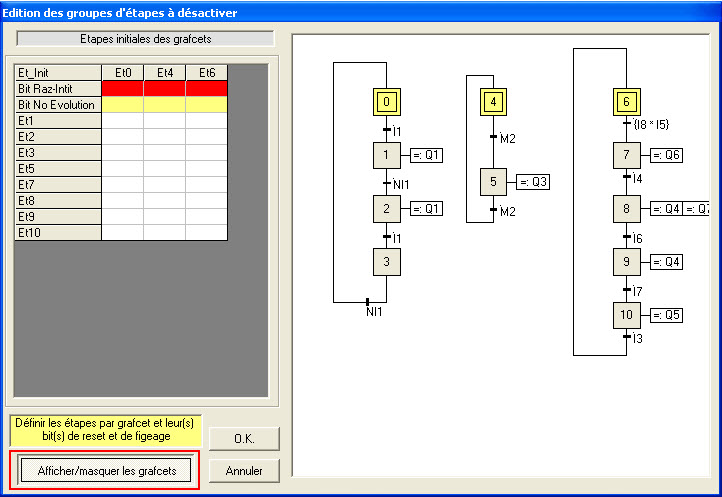

Le bouton "Afficher/masquer les grafcets" permet d'afficher ces derniers.

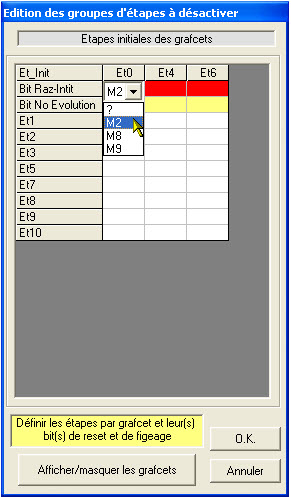

Vous définissez chaque bit mémoire pour chaque grafcet (les étapes initiales vous permettent d'identifier vos différents grafcets)


Ensuite, vous devez définir manuellement l'appartenance des étapes à un grafcet

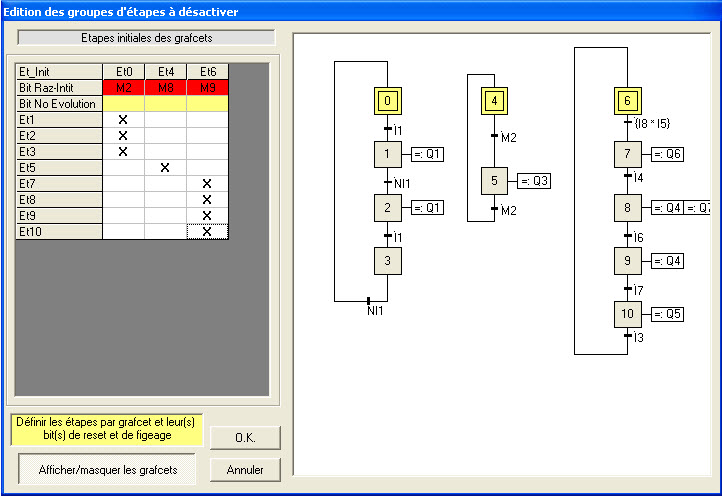

Sélectionnez les étapes (case à cocher) dans la colonne du grafcet concerné

 (par exemple, le grafcet repéré par l'étape initiale 0 comprend les étapes 1, 2 et 3).


Note : Ces bits sont optionnels.
