Partie V: Gestion du moteur actionnant la bande d’évacuation Moteur B

Il s’agit de programmer la commande du contacteur du moteur de manière à ce que celui-ci ne tourne que lorsque le besoin est présent c’est-à-dire quand des pièces sont présentes sur le tapis d’évacuation. Il suffit pour cela de regarder si la valeur du compteur

( programmé dans la partie précédente ) est positive. Il ne peut fonctionner bien entendu que lorsque le système est mis en fonctionnement.

1. Cliquez sur l’icône représentant une comparaison    dans la barre d’outils de l’environnement de programmation

    Ladder

     Vous obtenez alors ceci :

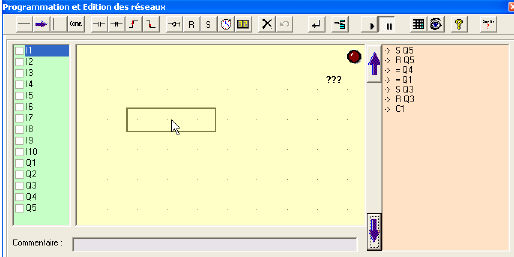

2. Cliquez au niveau de la même ligne que les points d’interrogations comme ceci

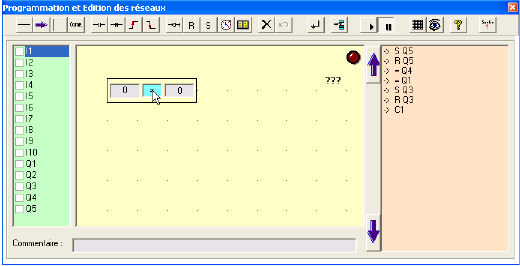

    et vous obtenez alors un bloc de comparaison comme présenté ici :

3. Cliquez à l’aide du bouton droit de la souris sur le signe représentant une égalité

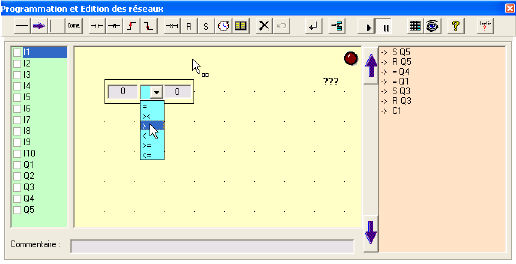

     Un menu déroulant apparaît, cliquez sur la flèche afin de dérouler le menu et choisissez la comparaison supérieur à (>).

      Cliquez et voici ce que vous devez obtenir :

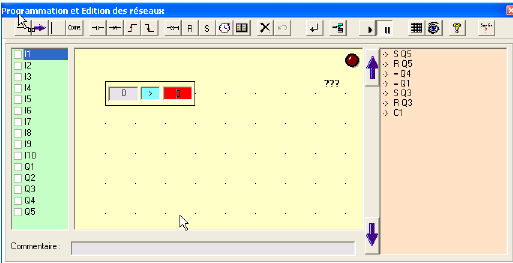

4. cliquez avec le bouton droit dans la partie gauche du bloc de comparaison

    Vous avez accès à nouveau à un menu déroulant en cliquant sur la flèche

Cliquez sur l’adresse du compteur cela vous donne  :

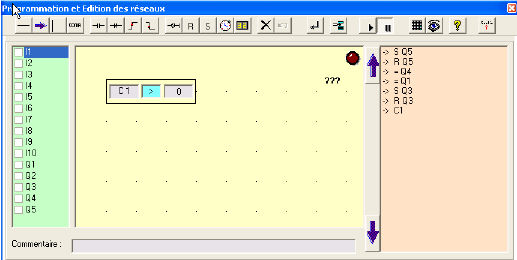

5.Un curseur clignote dans la partie droite du bloc de comparaison, il vous suffit alors d’appuyer sur la touche ENTER de votre clavier

   et  votre comparaison est terminée.

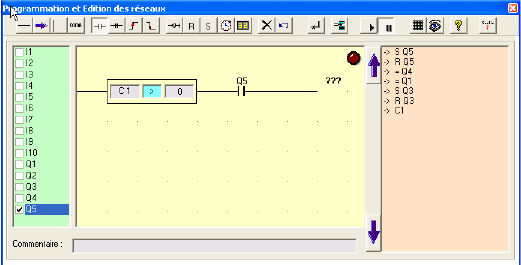

6. Cliquez sur la flèche bleue    pour terminer la liaison :

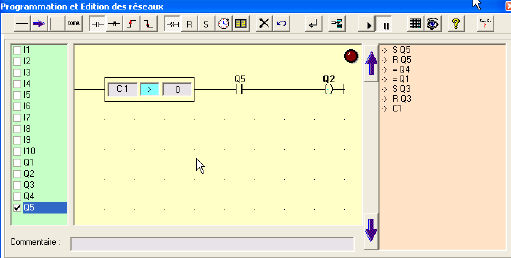

7. Il ne reste plus qu’à faire une affectation sur la sortie correspondant au contacteur du moteur B qui a dans notre cas l’adresse écran Q2.

     La manipulation reste identique à celles vues précédemment.

8. Cliquez sur le bouton  pour valider votre dernière équation.

    Votre programme est terminé. Vous pouvez passer aux tests !
