Opérations sur mots

Accès en mode stop depuis :





Un bloc opération comporte différents champs



     Champ                                 Description                                 Type de données



EN                                  Entrée de validation                      Boolean

IN1                                  Premier terme de l'opération       Integer

IN2                                  Second terme de l'opération        Integer

OUT                                Résultat de l'opération                  Integer

OK                                  Sortie de l'opération                      Boolean



Description

L'opération est activée si l'état de signal est à 1 à l'entrée de validation EN.

Cette opération combine les entrées IN1 et IN2 selon l'opération choisie et range le résultat dans la sortie OUT.

Si ce résultat est hors de la plage autorisée pour un nombre entier de 16 bits, la sortie OK est mise à 0.

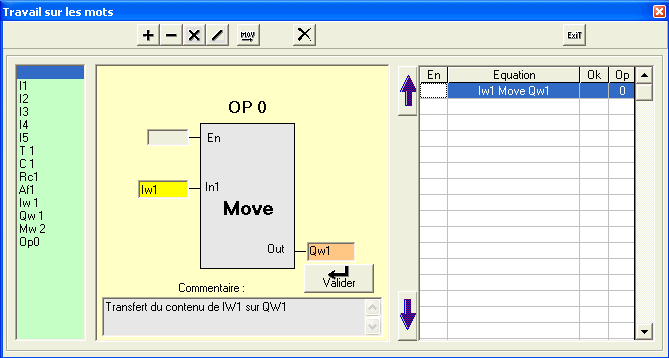

La programmation



Choisir l'opérateur depuis la barre d'outil.(Add, Sub, Mul, Div, Mov)

Compléter les différents champs par "Drag and Drop"



Désigner une entrée (sortie ou bit interne) dans la fenêtre de gauche, la faire glisser à l'aide du bouton gauche de la souris vers l'emplacement réservé à l'opérande ......et puis valider.

La liste des opérations s'actualise dès qu'une condition est validée.



Remarque : Aux termes IN1 et IN2 on peut associer le résultat d'une opération interprétée précédemment (ex OP3)
