Changement de direction d’une liaison



Exemple liaison 1 vers 0.

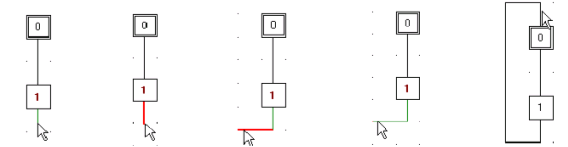

1. Désigner l’étape « origine », l’étape 1, déplacer la souris jusqu’à l’endroit où vous souhaitez changer de direction et relâcher le bouton de la souris.



2. Pour confirmer le premier changement de direction, enfoncer le bouton à l’extrémité du segment rouge qui vient d’être dessiné, celui-ci vire au vert.



3. Déplacer la souris, en maintenant la pression sur le bouton, dans la direction souhaitée, le segment est tracé en rouge, pour changer de direction, relâcher le bouton de la souris.



4. Répétez l’action décrite au point 3 jusqu'à la désignation de l’étape de destination.








Remarques importantes :

1. Si une liaison orientée utilise le même tracé qu'un autre préalablement dessinée, il est impératif d’effectuer le tracé complet de la nouvelle liaison en repassant sur les segments de droite déjà dessinés.


Une liaison est effective si on respecte l'ordre suivant :



2. Dans le cas de sélections de séquence, de reprises de séquence et de sauts d’étape, prévoir suffisamment d’espace pour éviter les recouvrements des textes (Conditions associées aux réceptivités et les cases représentant les actions).
