Synchronisation de ProcesSim avec Unity

Définition de l'adresse IP de l'automate ou du simulateur

Dans ProcesSim, définissez l'adresse IP de l'automate/simulateur.


Spécifiez l'adresse du premier mot utilisé afin de réserver une zone mémoire pour l'échange de donnée entre l'automate/simulateur et ProcesSim.

La zone mémoire comprend 200 mots (Tout ou Rien et analogique) commençant à l'adresse du premier mot (cf. ci-dessus).

Par défaut, l'adresse du premier mot est l'adresse 0 (%Mw0).



Dans l'automate, une zone mémoire (tableau de mot nommé MODBUS_Data ) sera réservée :

Importation des variables de ProcesSim vers Unity Pro

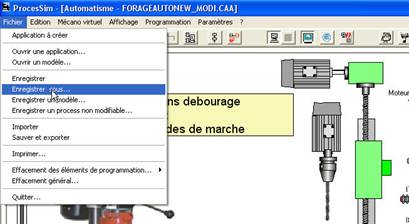

Dans ProcesSim, veillez à ce que votre application soit bien enregistrée.

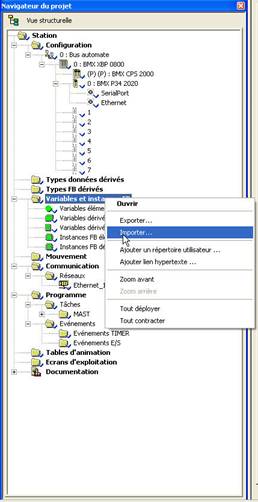

Procédez à un clic droit sur « Variables et instance FB » dans le navigateur du projet. Ensuite cliquez sur « Importer ».


Cliquez sur Non, si cette fenêtre apparaît

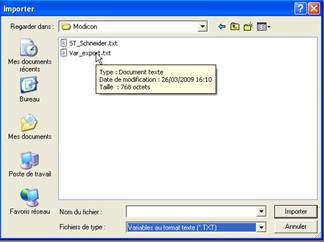

Allez dans le répertoire de votre application ProcesSim, un sous repertoire « Modicon » a été créé, vous y trouverez le fichier Var_export.txt à importer. (attention à Fichiers de type qui doit être mis à « Variables au format texte (*.txt) »)

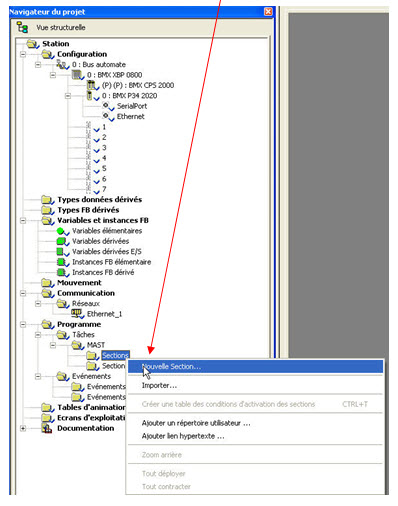

Créez une nouvelle section dans MAST  Sections via un clic droit.


Créez le « main » en langage de programmation ST.

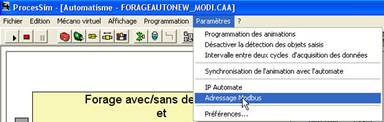

 Dans ProcesSim, allez dans « Paramètres » et cliquez sur « Adressage Modbus ».

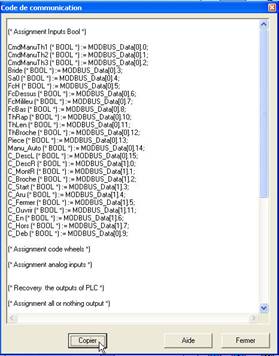

 Appuyez sur le bouton « Copier ».

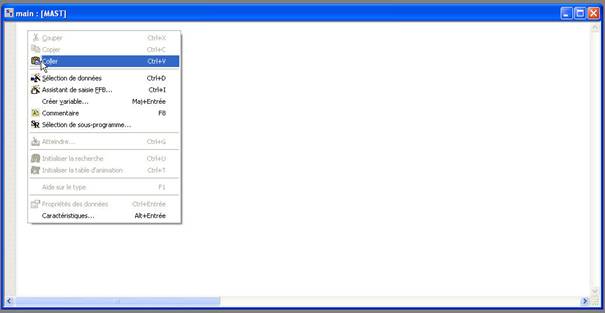

 Dans Unity Pro, coller le code directement dans le « main ».


Il ne vous reste qu’à réaliser le programme en utilisant les variables qui portent le nom de leur mnémonique dans ProcesSim.
