ProcesSim s'intègre naturellement dans les réseaux industriels MPI, Profibus et Ethernet (supervision, panel opérateur, console de programmation, ...)
Pour cette exemple nous avons utilisé le matériel Siemens suivant :
S7-315 2DP-PN
S7-313C 2DP + CP 343-1
PC Adapter V2.0
Switch 100 Mb/s Full Duplex
Il est possible de :

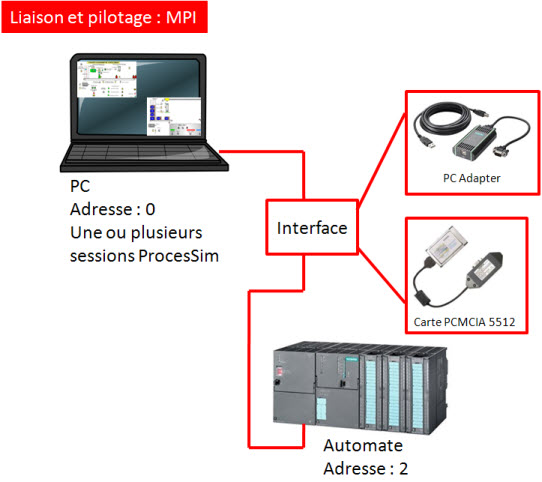

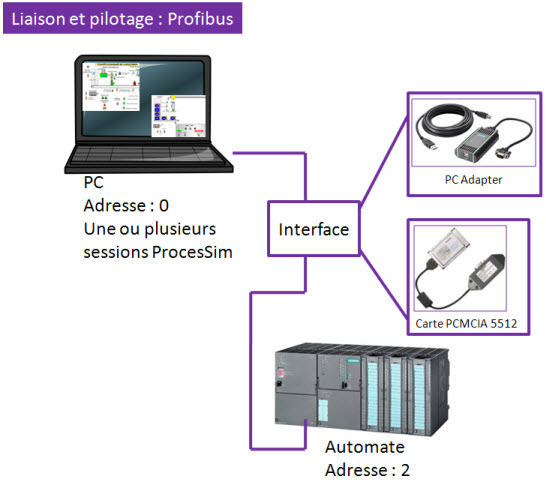

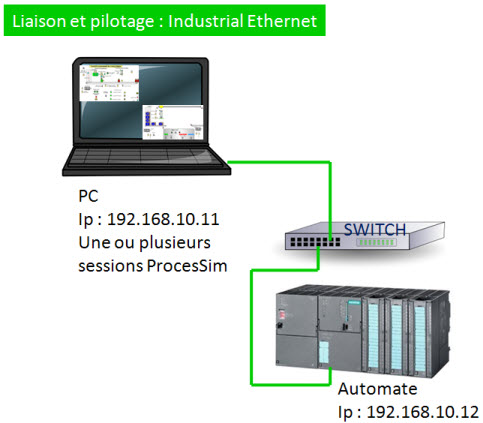

1. Démarrer plusieurs sessions de ProcesSim sur un même PC et de les connecter sur un automate via les protocoles MPI ou Profibus ou Ethernet (ou sur le simulateur PLCSIM) ;

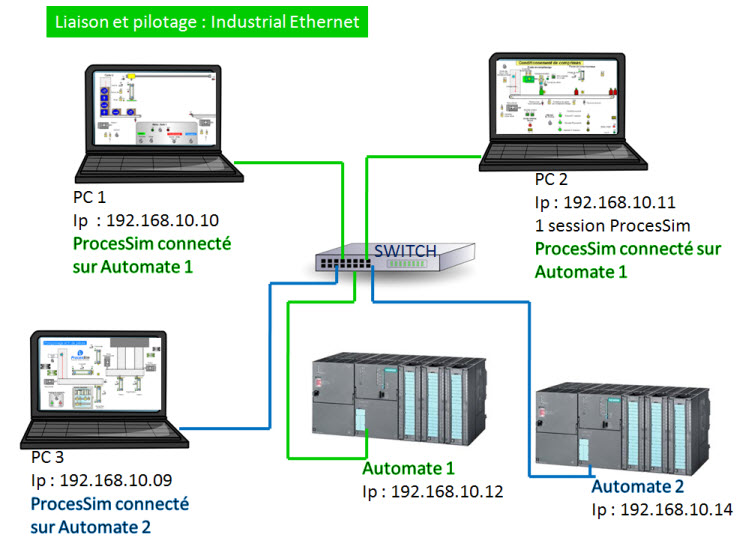

2. Connecter plusieurs sessions ProcesSim situées sur différents PC avec plusieurs automates via le réseau Ethernet ;

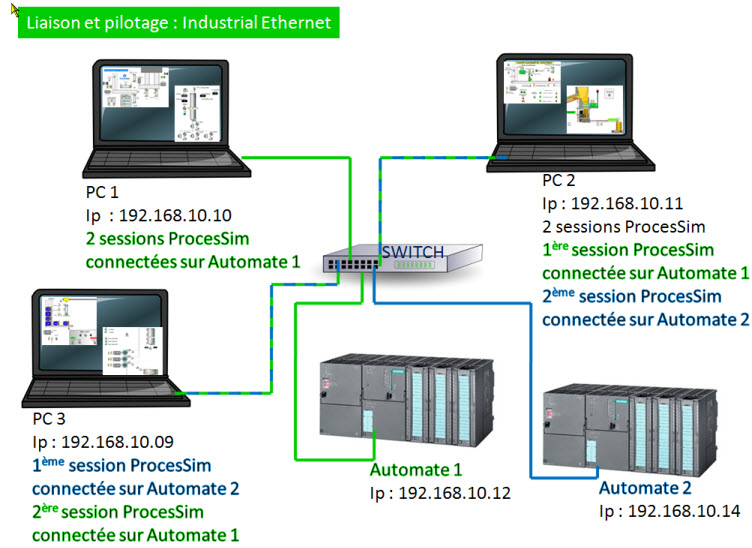

3. Connecter plusieurs sessions ProcesSim sur plusieurs PC et de les connecter sur différents automates via le réseau Ethernet.
Attention :
Il est impératif :
D'éviter les recouvrements lors de l'adressage des I/O ;
Exemple : pour des applications nécessitant moins de 8 entrées et moins de 8 sorties digitales.

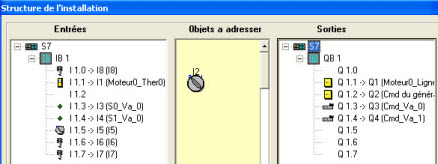

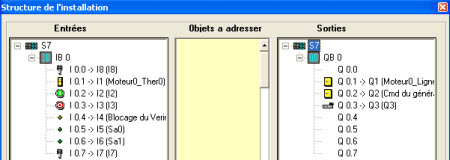

Pour la première session ProcesSim, vous utilisez les bytes IB0 et QB0, pour la seconde session ProcesSim, votre adressage démarrera à l'adressage IB1 pour les entrées et QB1 pour les sorties.
ProcesSim - session N°1 ProcesSim - session N°2 etc.
etc.
2. De charger dans chaque automate les ressources indispensables pour établir la communication avec ProcesSim :
OB 100 (optionnel)
FC100 : PS_Begin ;
FC101 : PS_End ;
DB1 ;
DB2 ;
DB3.
Note :
La multisession est uniquement disponible sur les versions de ProcesSim disposant des protocoles MPI, Profibus et Ethernet.
