En technique d'installation, le comptage est souvent utilisé, par exemple pour dénombrer des bouteilles, des sacs, des voitures, des pièces, des récipients, ...

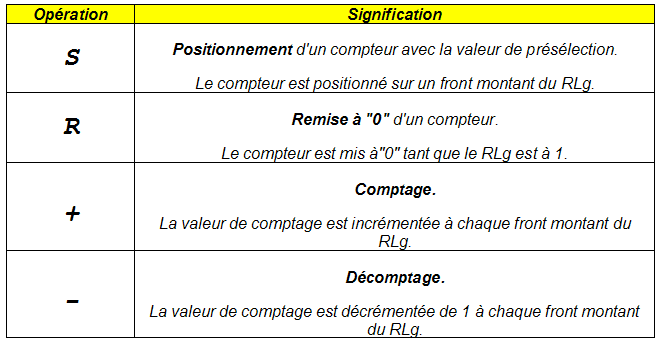

Les tâches de comptage sont réalisées directement par la CPU à l'aide des opérations reprises dans le tableau ci-dessous.
La valeur de présélection est comprise entre 0 et 9999 (4 décades).
L’utilisation du compteur se fait en testant par comparaison à la valeur courante.

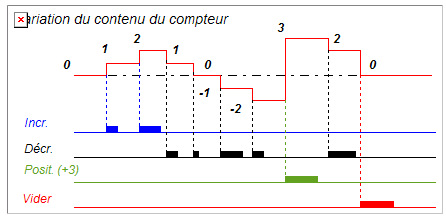

Il est à remarquer que ce compteur peut également servir dans les techniques de positionnement puisqu’il peut contenir des valeurs négatives.
Programmation d'un compteur dans ProcesSim:

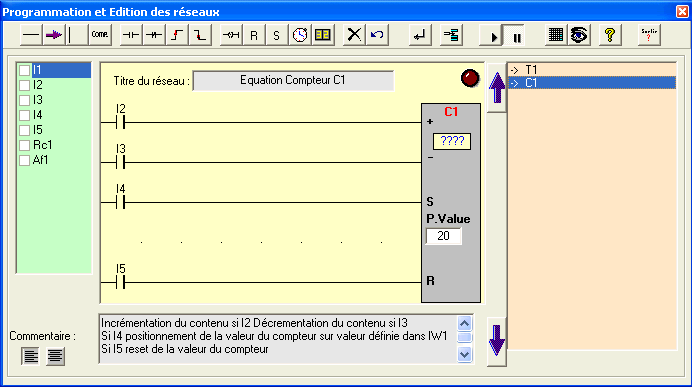

Exemple 1 : avec valeur de positionnement statique (20)
Exemple 2 : avec valeur de positionnement dynamique (valeur IW1)
Notes :
1. Pour sélectionner la valeur de positionnement, clic droit sur la zone d'édition (voir image ci-dessus)
2. La valeur de positionnement provient :
Contenu compteur
Contenu Temporisation
Afficheur BCD
Roue codeuse
Mot analogique (entrée, sortie, mémoire)
Voir aussi : effacement des compteurs
